高速公路路側A級兩種波形護欄的構造和尺寸應符合以下規定：

（以下內容標準截取自——公路交通安全設施設計細則（JTGTD81-2017）

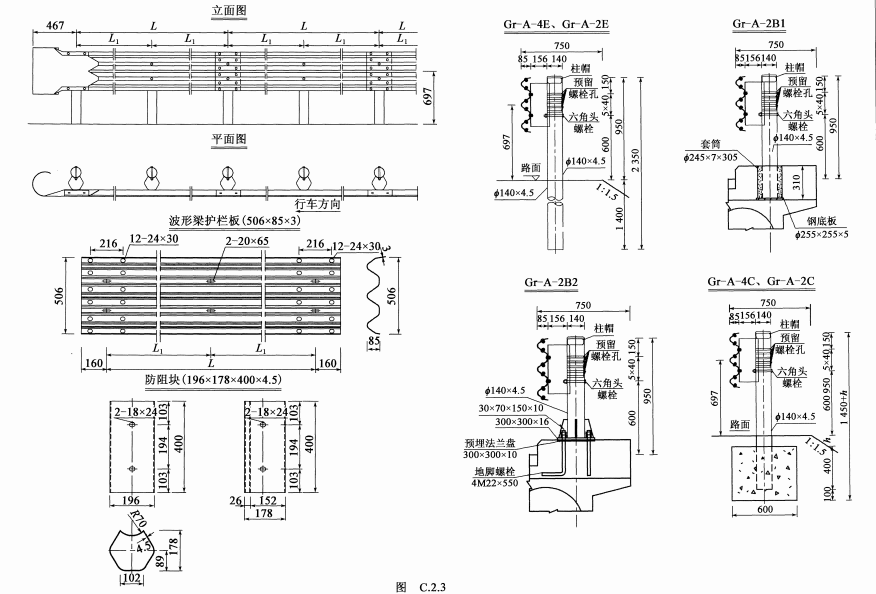

三(A)級a型波形梁護欄一般構造示例如圖（雙胞胎防阻塊式）：

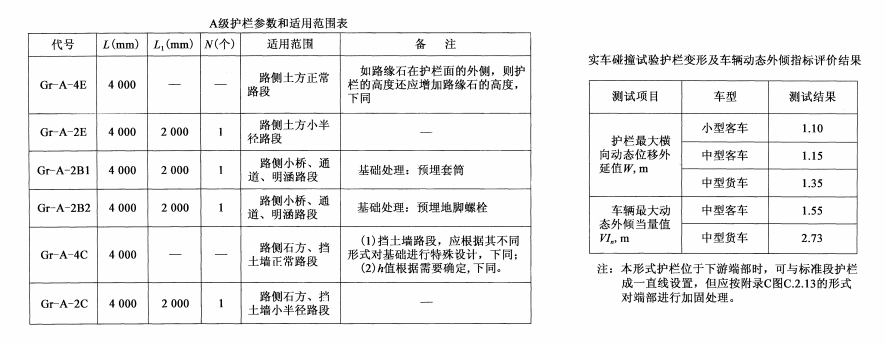

三(A)級a型波形梁護欄規格參數及適用范圍：

三(A)級b型波形梁護欄一般構造示例如圖（三波大托架式）：

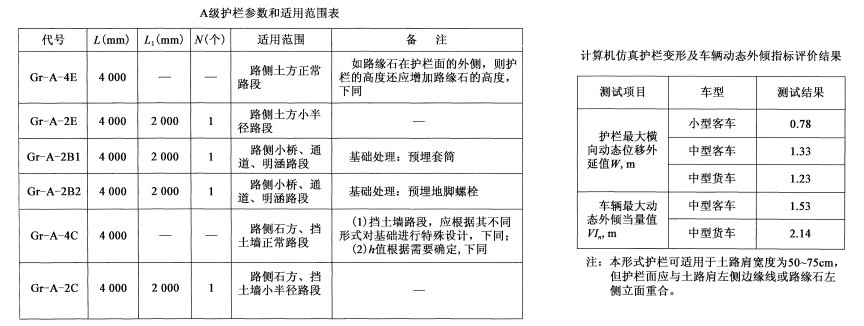

三(A)級b型波形梁護欄規格參數及適用范圍：

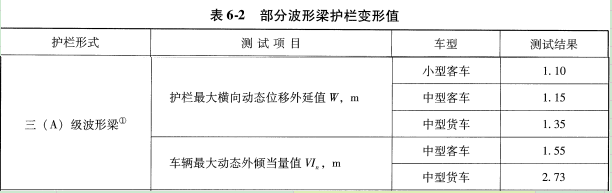

三(A)級波形梁護欄碰撞試驗變形值：

三(A)級波形梁護欄a型和b型兩種類型的路肩寬度占用距離：

A級a型護欄的路肩寬度占用距離為38.1cm（即85+156+140mm），A級b型護欄的路肩寬度占用距離為26.4cm（即124+140mm）。

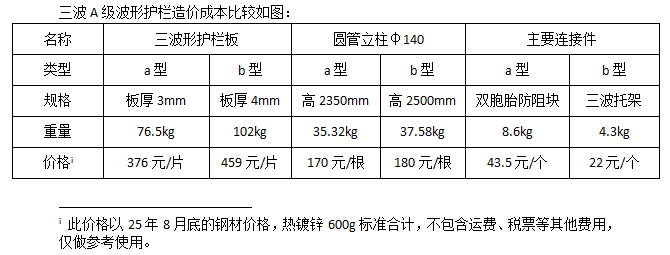

三波A級波形護欄造價成本比較如圖：

兩種形式三(A)級波形梁護欄可吸收的碰撞能量同為160KJ，在實際應用中可以根據土路肩寬度、護欄變形、資金成本等情況選用。
